VPX加固机箱

自主研发生产VPX机箱，风冷/导冷/液冷，2U-9U各种尺寸功能支持定制。

此外，支持定制PXIE、CPCI、PXI机箱等，欢迎垂询！

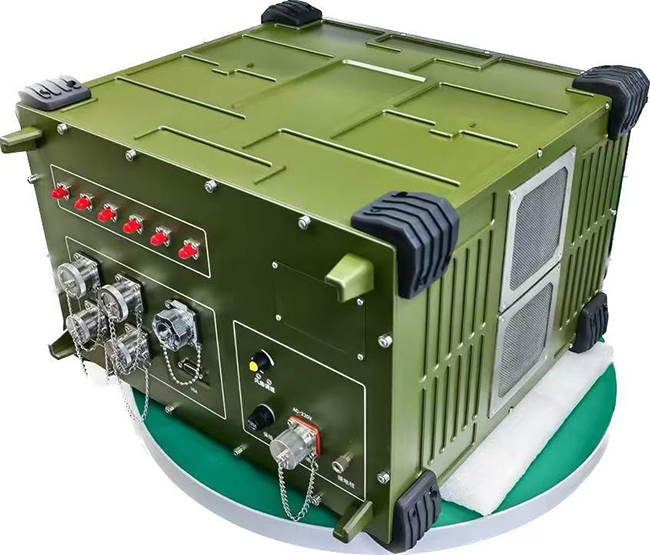

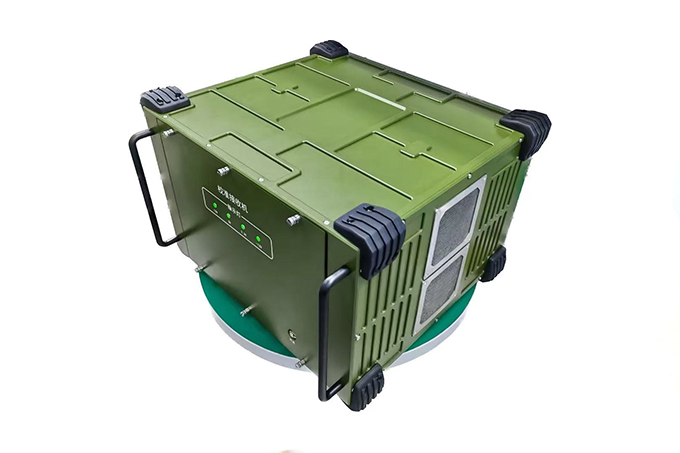

此VPX机箱是根据用户实际需求进行定制，主要由机箱箱体、VPX背板、电源等组成。机箱采用垂直插卡方式，支持6U VPX板卡由机箱前部垂直插入， 机箱采用风冷散热方式，面板设计接口，满足使用需求。此项目有8U VPX加固机箱和9U VPX加固机箱，机箱内支持安装定制6U VPX背板和电源，采用相同的结构布局设计。

8U VPX机箱外型尺寸为：宽482.6mm（含法兰）×高354.8mm×深456.0mm（不含把手），公差±2mm。

9U VPX机箱外型尺寸为：宽482.6mm（含法兰）×高399.25mm×深456.0mm（不含把手），公差±2mm。

VPX机箱采用铝合金材料，VPX机箱结构设计：

• 机箱采用上架设计，高8U/9U，宽19英寸；
• 机箱前部右翻开门设计；
• 机箱前面板左右两侧均安装法兰，法兰上均安装把手；
• 机箱内安装6U15槽VPX背板，支持标准6U VPX风冷板卡由机箱前部垂直插拔；
• 机箱采用风冷散热方式，散热通道为‘Z’字型，前下进风后上出风；
• 机箱前面板上设计电源开关，采用圆形按钮的形式；
• 机箱后面板上设计电源输入接口、接地柱和对外接口（用户自定义接口）；
• 机箱上、下面板分别缩进适当距离，即上、下面板距前面板上沿4mm；
• 机箱后部设计安装模块电源；
• 机箱和背板均不支持后I/O；
• 机箱前面板距离板卡前面板约10cm，方便板卡间连接线缆。

VPX机箱 内部结构：

• 机箱内安装6U 15槽VPX背板，支持板卡由机箱前部垂直插拔；
• 插卡后板卡面板与机箱前面板间的距离约10㎝，方便板卡面板安装射频、光纤线缆；
• 机箱后部安装一块高性能模块电源；
• 机箱插卡区下方与后面板上方同时安装有风扇盘，用于系统散热；
• 机箱插卡区的板卡引出信号连接到后面板上的接插件；
• 机箱内部设计走线通道，用于射频线缆、光纤线缆等前后走线，走线架主要设计在背板的右侧，设计上下竖直安装结构，支持将数十根射频线缆垂直分散固定。


本机箱采用风冷散热设计，装有6个高性能风扇：其中3个位于机箱后部上方，另外3个位于机箱内插卡区下方。机箱前面板下侧以及侧面板下侧均开通风孔，位于机箱下部的风扇将冷风由下部送入插卡区，带走板卡和电源产生的热量，zui后通过机箱后面板上侧出风孔排出热风，有效保zheng机箱的散热效果。

VPX机箱 环境适应性：

温度：

工作温度：-10℃～40℃

贮存温度：-40℃～65℃

湿度：

相对湿度30%-80%环境下，能够正常工作。

力学环境：

应能随整车进行公路运输、铁路运输。经历运输后，应能正常工作。

VPX机箱 设计标准：

符合VITA 46.0 VPX Base Standard；
符合VITA46.3 Serial RapidIO on VPX Fabric Connector；
符合VITA46.7 Ethernet on VPX Fabric Connector；
符合VITA 65 OpenVPX Architecture Framework for VPX。


​

说明：上述内容（图片/配置参数）如有更改，已实物为准，恕不另行通知。关于该产品的最新配置参数还请您联系客服索要！
